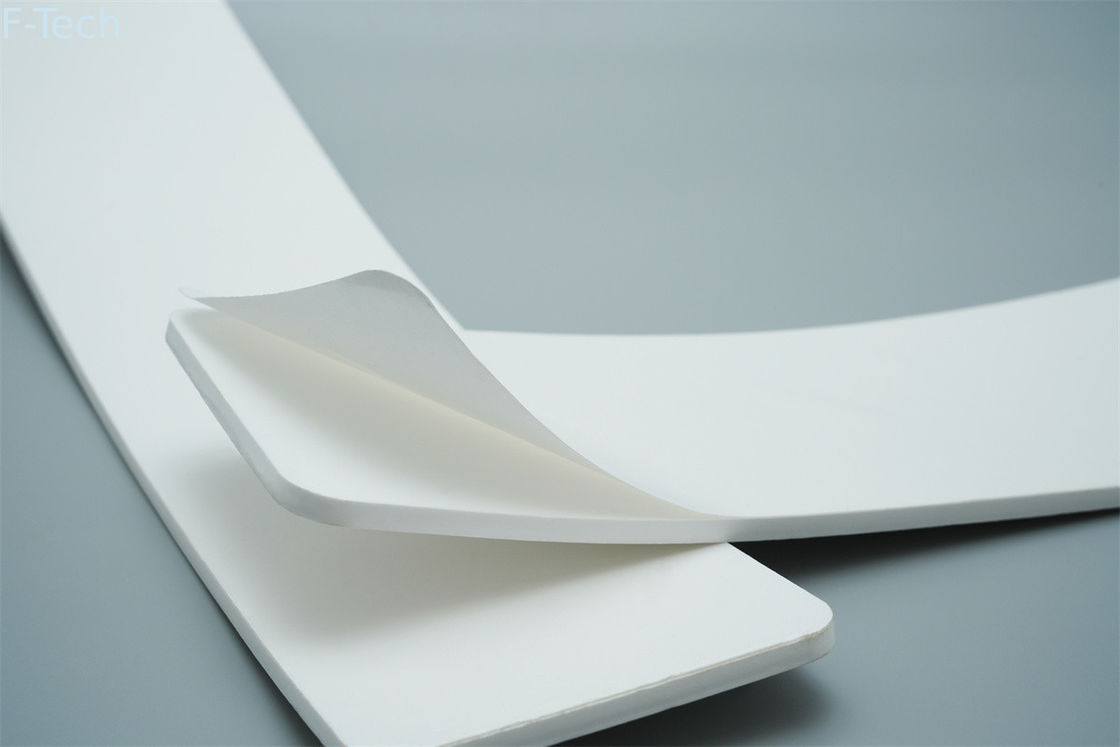

Alev geciktirici polipropilen mikrohücresel köpük (MPP), temiz süperkritik karbon dioksit teknolojisi yoluyla vücutta çok sayıda mikron boyutunda kabarcık oluşturmak için substrat olarak polipropilen (PP) kullanılarak yapılan gözenekli bir köpük malzemesidir.
MPP köpüğü, olağanüstü ısı yalıtımı, düşük ısı iletkenliği ve mükemmel sıcaklık stabilitesi sağlayan polipropilen boncuklardan yapılmış kapalı hücreli bir köpüktür.Bir akü yalıtım malzemesi olarak MPP köpüğü, optimum performans ve güvenliği sağlamak için sabit çalışma sıcaklıkları gerektiren NEV aküleri için oldukça uygundur.
MPP köpüğü çeşitli yoğunluklarda mevcuttur ve farklı NEV akü uygulamalarının özel termal koruma gereksinimlerini karşılayacak şekilde özelleştirilebilir.MPP köpüğü, düşük ısı iletkenliği ve mükemmel yalıtım performansıyla NEV akülerin sabit bir çalışma sıcaklığını korumasını sağlayarak akünün aşırı ısınması veya zarar görmesi riskini azaltır.
MPP köpüğü ayrıca, UL94 V-0 olarak sınıflandırılan mükemmel yangın koruma özelliklerine sahiptir; bu, tutuşmaya karşı olağanüstü direncini ve ateşleme kaynağı kaldırıldığında alevlerin yayılmamasını gösterir.Bu yangın koruma özellikleri, MPP köpüğünü NEV akü uygulamaları için ideal bir malzeme haline getirerek yangının yayılmasını önlemeye ve genel güvenliği artırmaya yardımcı olur.Yangın durumunda MPP köpüğü alevlerin kontrol altına alınmasına ve söndürülmesine yardımcı olarak hasar ve yaralanma riskini azaltır.
İçindekiler
Polipropilen reçine, alev geciktirici, hava (Not: Kabarcıktaki CO2 gazı fabrikadan çıkmadan önce hava ile değiştirilmiştir)
Fetures
- Hafif ve yüksek mukavemet
- Temiz ve çevre dostu
- İyi tampon koruma performansı
- İyi yüzey koruma özellikleri
- İyi su geçirmezlik performansı
- İyi ısı yalıtım performansı
- İyi kimyasal direnç
- Geri dönüştürülebilir
Ana performans parametreleri Tabloda gösterilmektedir
| Mülkiyet adı |
Birim |
MPP25
Dizin |
Test Standardı |
| Renk |
/ |
CMYK 0~20(Beyaz) |
PANTONE |
| Yoğunluk |
kg/m3 |
36±5 |
Mitutoyo 547-301 Kalınlık Ölçer Kullanılarak İlk Kalınlık Tespiti;Ağırlıkça, Hacimce
Yoğunluğu Hesaplayın; |
| Sıkıştırma Eğrisi |
MPa |
%10:0,11≤σ≤0,24
%20:0,14≤σ≤0,34
%30:0,17≤σ≤0,38
%40:0,22≤σ≤0,42
%50:0,28≤σ≤0,47
%60:0,34≤σ≤0,54
%70:0,44≤σ≤0,67 |
sıkıştırma Hızı 2 mm/dak 0,02~8mpa Sıkıştırma Eğrisi
Örnek boyut
50*50*2mm |
| Gerilme direnci |
MPa |
≥1,3 |
ASTM-D3 574-08
5 mm/dak (uzama Hızı) |
| Gerilim modülleri |
MPa |
≥2,8 |
|
| Kesme Dayanımı |
MPa |
≥1,1 |
astm C273c
273 m 5 mm/dak
(kesme hızı) |
| Kayma Dayanımı |
MPa/ mm |
≥0,6 |
astm C273c
273 m 5 mm/dak
(kesme hızı) |
| Kayma modülü |
MPa |
≥1,2 |
astm C273c
273 m 5 mm/dak
(kesme hızı) |
Düşük Sıcaklık Esnetme
-30°C |
MPa |
≥1,2 |
astm-d3574-08
5 mm/dak (uzatma)
Oran) |
Yüksek Sıcaklık Esnetme
60°C |
MPa |
≥1,0 |
astm-d3574-08
5 mm/dak (uzatma)
Oran) |
| Double 85 Yaşlandırma Sonrası Gerilmiş |
MPa |
>1,2 |
astm-d3574-08
5 mm/dak (uzatma)
Oran) |
| Mpp'nin Mavi Filme Sürtünme Katsayısı |
/ |
0,181≤μs≤0,577
0,112≤μk≤0,535 |
GB 10006-88 |
| Pürüzlülük |
μm |
5~40 |
GB/ton
1031-2009 |
| Alev geciktirici |
/ |
UL94 HF-1(厚度 10mm) |
Ul94 |
| Yasaklanmış Nesneler |
/ |
RoHS |
Rohlar |
| Yalıtım direnci |
MΩ |
≥500 |
1000v DC 60'lar |
| |
mA |
＜1 |
2700v/60s |
| Termal iletkenlik |
W/(m
·°C) |
≤0,05 |
GB/ton
10295-2008 |
| Özgül Isı Kapasitesi |
J/(kg·
°C) |
1880±200(@0°C)
2235±200(@40°C)
2680±200(@80°C) |
Astm E1269-2011 |
| Sert Sertlik |
mm |
≤50 |
"Numune (250*50*2mm) yüksek platform üzerine düz bir şekilde yerleştirilir, bir ucu 50 mm platforma sabitlenir ve diğer ucu asılı ucu tespit etmek için 200 mm asılır
Sarkma yüksekliğini sonlandır" |
| Basınç Gerilme Tutma Oranı |
/ |
≥%20 |
sıkıştır %50 Tut
30 Gün, Basınç Değişikliklerini Tespit Edin |
| Pürüzsüzlük |
mm |
≤4 |
boyutlar: 100*150 mm |
tipik uygulamalar
- Isı yalıtımı, tamponlama, alev geciktirme fonksiyonları,
- Termal kaçak koruması ve
- Yeni enerji binek araç hücreleri ve modülleri
Mesajınız 20-3.000 karakter arasında olmalıdır!
